Rotolo dritto del pallet dello scaffale di dimensione di adeguamento del magazzino automatico di logistica che forma macchina

Rotolo dritto del pallet dello scaffale di dimensione di adeguamento del magazzino automatico di logistica che forma macchina

CREDI che L'INDUSTRY COMPANY abbia esperienza ricca nella progettazione e nella fabbricazione dei prodotti di serie di tormento di stoccaggio del supermercato & del magazzino. Questa macchina dello scaffale può produrre la posta dritta dello scaffale con la larghezza di 75-125mm e l'altezza di 75-100mm. Applicabili materiali sono bobine d'acciaio laminate a freddo con spessore di 3.0mm - di 2.0mm.

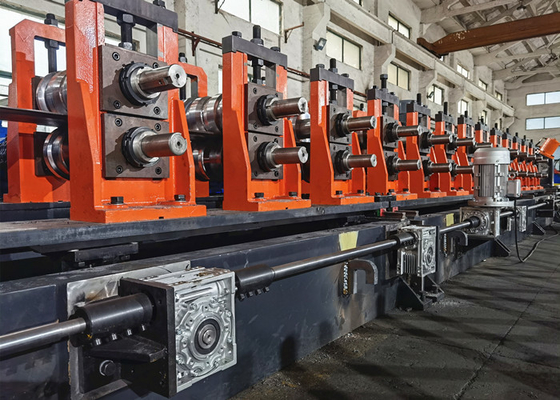

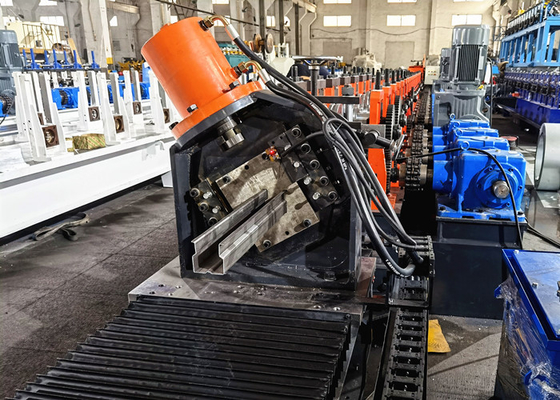

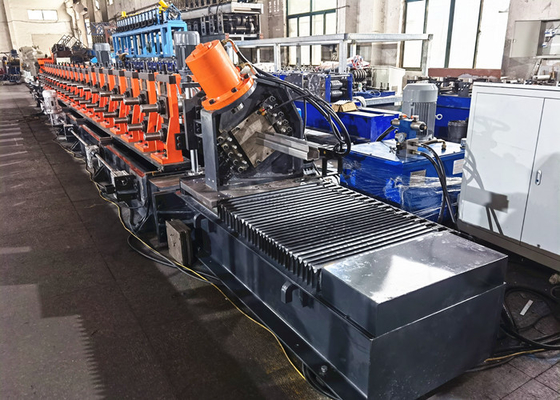

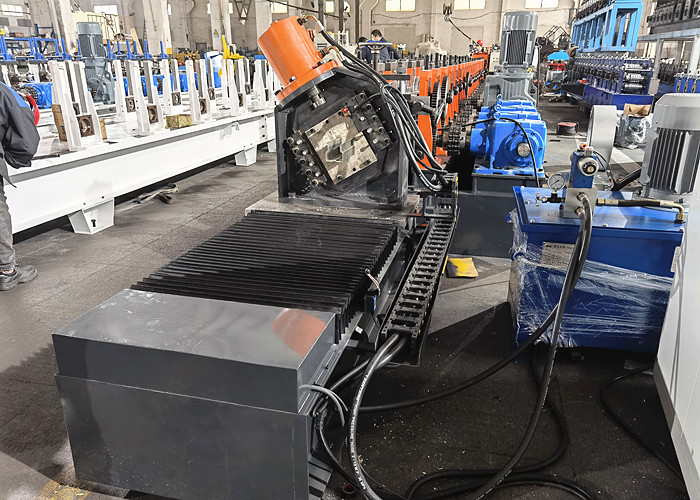

Questo rotolo che forma la linea è decoiler consistito di, livellando l'unità, l'unità di perforazione, il rotolo che formano la macchina, l'unità di taglio di servo-volo, il sistema di controllo elettrico, il sistema di trasmissione della trasmissione, il circuito idraulico, la tavola esaurita, ecc. Con il sistema automatico di adeguamento di dimensione, gli utenti devono soltanto digitare i dati richiesti sul pannello di controllo, i supporti del rullo si muoveranno dentro e fuori registreranno la distanza fra i rulli per ottenere rotolo che forma ogni dimensione. Con il sistema di taglio di servo-volo, l'intera linea la velocità può essere migliorata a 10-15m/min.

Flusso di lavoro e disposizione della linea della profilatura a rulli dello scaffale

1. Linea direzione: da sinistra a destra

2. Diagramma di flusso del lavoro: decoiling ---> livellando ---> perforando ---> formazione del rotolo ---> taglio ---> raccogliendosi

Caratteristiche tecniche principali

1. Decoiler: decoiler idraulico 3Ton

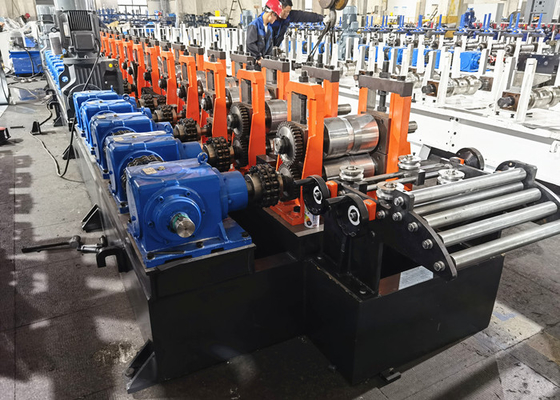

2. Livellamento dell'unità: un livellatore di 7 rulli

3. Unità di perforazione: la pressa meccanica di alta precisione e di alta velocità o l'unità di perforazione idraulica è facoltativa

4. rotolo che forma i punti: 20-26 punti basati sul disegno del profilo dei clienti

5. Materiale dell'asse: assi solide d'acciaio 40Cr

7. Alimentazione di rete per la formazione del rotolo: 15kw*2

8. Potere di adeguamento di larghezza: 2.2kw

9. Taglio del potere: 7.5kw

10. Servo potere d'inseguimento: motore di 2.9kw Yaskawa

11. Materiale della lama di taglio: Cr12Mov, HRC58-62

12. Metodo dell'azionamento: azionamento del motore elettrico dalla trasmissione

13. Linea velocità: 0-15m/min

Prodotti finiti per riferimento

Se avete bisogno di più delle informazioni della macchina, contattici prego direttamente.
