| Luogo di origine: | La Cina |
| Marca: | BELIEVE INDUSTRY |
| Certificazione: | CE |
| Numero di modello: | SERIE DI STOCCAGGIO DI BELI |
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | USD 40,000-50,000 PER SET |
| Imballaggi particolari: | Interno d'imballaggio nudo del contenitore con il filo di acciaio fissato |
| Tempi di consegna: | 90 giorni lavorativi |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 45 insiemi per quarto |
| Nome della macchina: | Tipo d'acciaio linea della sezione di C di produzione della trave a scatola | Applicazione: | Per la produzione dei fasci d'acciaio di C-forma e la cucitura in una trave a scatola |
|---|---|---|---|
| Sistema di controllo: | Sistema di controllo dello SpA | Sistema di azionamento: | Elettricamente sistema di comando a catena |
| Garanzia della macchina: | 24 mesi per uso normale | servizio di Dopo-vendita: | Sistemeremo i tecnici alla fabbrica del cliente dopo che la macchina arriva |

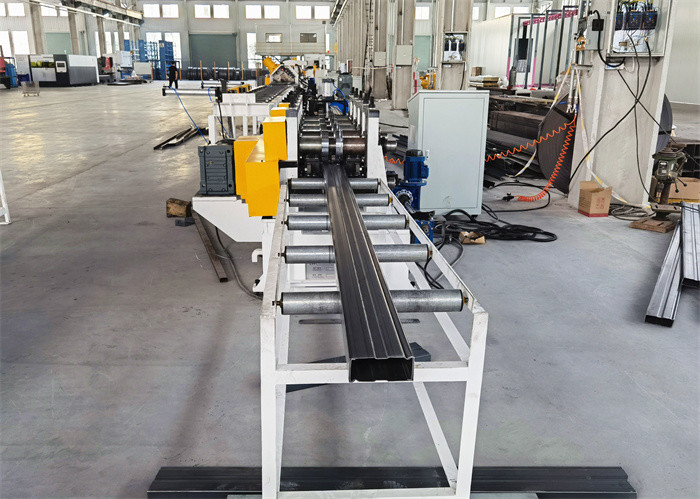

tipo rotolo della C-sezione della trave a scatola di stoccaggio che forma macchina e che cuce macchina
Questa linea di produzione della cucitura della scatola pricipalmente conclude due parti, rotolo del fascio della C-sezione che forma la macchina e la trave a scatola che cucono la macchina. Il rotolo del fascio della C-sezione che forma la macchina è usato a produrre le sezioni di C basate sul disegno e sulle misure del profilo del cliente. E la macchina di cucitura è utilizzata per trasformare 2 sezioni separate di C una trave a scatola.
Dalla bobina ad una trave a scatola, passa attraverso la bobina che si svolge (decoiling/che si svolge), alimentantesi e guidando, livellando, rotoli la formazione, il taglio e la cucitura. E questo video mostrerà chiaramente l'intero processo del fascio della C-sezione che si forma e cucitura della trave a scatola.
Questo tipo trave a scatola della C-sezione è ampiamente usato nel sistema di racking di stoccaggio del magazzino. Abbiamo altra macchina della trave a scatola per la produzione del tipo (auto-bloccato) auto-cucito travi a scatola. Con i vantaggi di materia prima conservati e il più alta produttività, che significa più a basso costo ma anche la buona capacità, il tipo auto-cucito rotolo della trave a scatola che forma la macchina inoltre interessa molti clienti.
tipo disegno della C-sezione di profilo della trave a scatola
Spessore materiale: 1.0mm -2.0mm
Altezza della trave a scatola: 40mm; 50mm
Larghezza di trave a scatola: 80mm; 90mm; 100mm; 110mm; 120mm; 130mm; 140mm; 150mm; 160mm o come richiesto
Componenti della macchina e specifiche della linea di produzione della trave a scatola
| Componenti della macchina | Specifiche dettagliate | ||
| Decoiler |
Tipo di Decoiler
|
* decoiler elettrico * decoiling elettrico * mandrino manuale che allenta e che sottopone a tensione |
* decoiler idraulico con decoiling elettrico ed allentamento & sottoporre a tensione idraulici (facoltativi) |
| Capacità di carico | * 5000kgs | ||
| Livellamento del dispositivo | Progettazione |
* 9 rotolano il livellatore sulla macchina * su 4 rotoli e giù 5 rotoli |
* progettazione indipendente con il servomotore che si alimenta per l'alta velocità e la produttività (facoltative) |
| Materiale dei rotoli | * 40Cr | ||
| Diametro dei rotoli | * 55mm | ||
| dispositivo di Pre-taglio | Funzione |
* tagli facilmente lo strato quando il cambiamento si arrotola * c'è inoltre un codificatore disposto per misurare la lunghezza di ultimo strato per conservare il materiale |
|
| Taglio del tipo | * taglio idraulico | ||
| Rotolo che forma macchina | Struttura della macchina |
* fascio di alta qualità H o struttura saldata fascio di U come base della macchina; * tipo supporti del ghisa del rotolo * un lato dei supporti del rullo saldati sulla base della macchina * un lato dei supporti del rullo ha avvitato |
|
| Azionamento e trasmissione | * elettricamente azionamento del motore e trasmissione a catena | ||
| Formazione dei punti | * 18 punti | ||
| Formazione della velocità | * 0-15m/min | ||
| Materiale del rullo | * GCr15, HRC58-62 | ||
| Materiale dell'asse | * 40Cr; 80mm di diametro | ||
| Alimentazione di rete | * 15KW | ||
| Potere di adeguamento di dimensione | * 1.5KW | ||
| Volata tagliando dispositivo |
* servomotore che segue tipo tagliente idraulico |
||
| Tabella del trasportatore & dispositivo di volume d'affari | Progettazione e funzione |
* tubo d'acciaio e struttura saldata d'acciaio di angolo con i rotoli da trasportare * una bombola è fornita sul trasportatore tble per spingere i fasci di C-setion verso la tavola di volume d'affari * le bombole sulla tavola di volume d'affari sono 45° disposti per girare un fascio della C-sezione per coprire un altro per la fabbricazione della trave a scatola integrata |
|
| Cucitura della macchina |
Struttura della macchina |
* la trave a scatola combinata entra nella macchina di cucitura, le due parti cojoint strettamente con grande forza. | |
| Formazione dei punti | * 5 punti | ||
| Potere | * 11KW | ||
Prodotto finale per riferimento
Credi che l'Industry Company abbia gamma completa di macchine per le serie di stoccaggio del magazzino:
* Lo scaffale/colonna dritti di stoccaggio rotola precedente
* rotolo orizzontale della trave a scatola precedente
* rotolo del fascio di punto precedente
Il supporto Antivari di rinforzo di C rotola precedente
* Il pannello dello scaffale del supermercato rotola precedente
* Il pannello posteriore di sostegno rotola precedente
* saldatrice della clip e del fascio
* macchina della saldatura a punti
* saldatrice continua del laser
