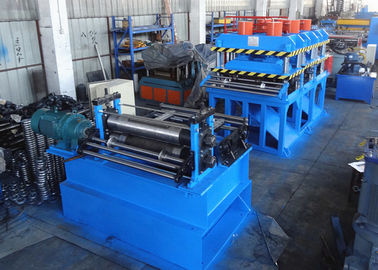

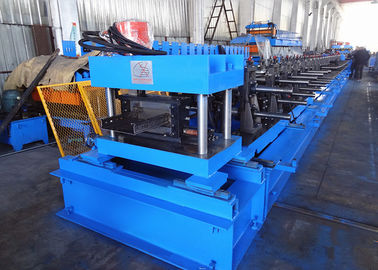

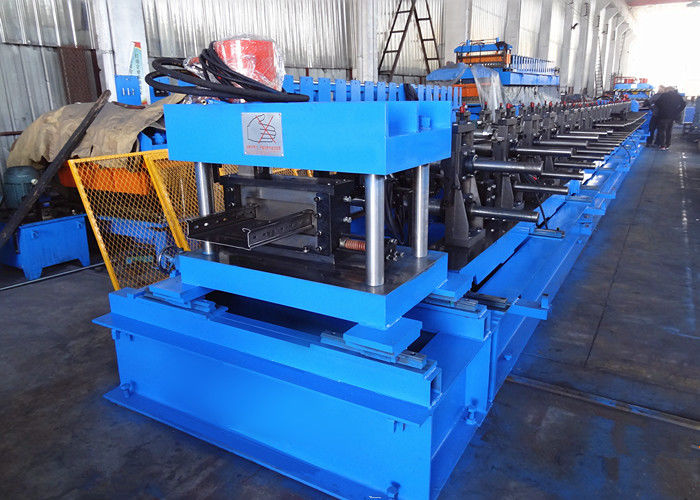

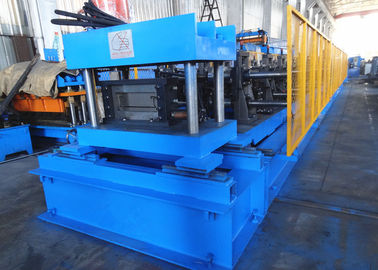

Rullo trasportatore del cavo della scala che forma linea a macchina con l'estremità unita facile del collarino

Rullo trasportatore del cavo della scala che forma linea a macchina con l'estremità unita facile del collarino

  Descrizioni sommarie

Questa linea di produzione del vano per cavi è usata per produrre i vani per cavi con 0.6mm - bobine d'acciaio galvanizzate 1.2mm e bobine laminate a freddo dell'acciaio. L'intera linea processo del lavoro è caricamento d'acciaio della bobina, svolgersi, il livellamento del materiale, fori di perforazione e scanalature, rotolo che si forma e che taglia alla lunghezza.

Caratteristiche a macchina

• Può produrre il vano per cavi con la larghezza di 500mm - di 100mm, altezza di 100mm - di 50mm
• Può produrre i vani per cavi inferiori solidi ed i vani per cavi perforati
• Il rotolo precedente può registrare automaticamente la lacuna fra i rulli per ottenere la produzione dell'ogni dimensione
• Il dispositivo idraulico di taglio integra con la tecnologia migliore dei dadi del collarino per il giunto facile dell'estremità
• Nuova tecnologia con infinitamente regolabile, nessuna necessità di taglio di cambiare le lame per ogni dimensione
• La base a macchina saldata l'acciaio del fascio di H con il rullo del ghisa sta
• Rulli elettricamente guidati via la catena ed il dente per catena
• Linea di produzione automatica del vano per cavi con il sistema di controllo dello SpA

  Componenti a macchina di intera linea di produzione

C'è sistema di controllo di due insiemi e circuito idraulico della linea. Un insieme è per i fori di perforazione idraulici e le scanalature, un altro insieme è per rotolo di controllo che si forma e che taglia.

La maggior parte dei parametri tecnici essenziali

1. Stazioni del rullo: 27 stazioni dipendono dal profilo e dalle informazioni materiali

2. Potere di formazione principale: 11kw x 2

3. Formazione della velocità: 15m/min

4. Azionamento: alimentato elettricamente guidato via 1,2" comando a catena

5. Diametro dell'asse: 70mm

6. Materiale dell'asse: 40Cr con il trattamento

7. Materiale dei rulli: GCr15 con cromato spesso di 0.05mm

8. Il potere per la larghezza regola: 2.2kw

9. Il potere per altezza regola: 1.5kw x 2

10. Potere di taglio: 15kw

11. Materiale della lama di taglio: SKD11

12. Materiale dei dadi del collarino: SKD11

13. Tolleranza di lunghezza di taglio: ±3mm/10m

14. Accuratezza di angolosità: ±1.5°/10m

Prodotti finiti per riferimento

Vani per cavi con l'estremità del collarino per il giunto facile

Vani per cavi perforati e vani per cavi inferiori solidi
