Luogo di origine: | La Cina |
Marca: | Believe Industry Company |
Certificazione: | CE |
Numero di modello: | Cavo Roll vassoio che forma macchina |
Imballaggi particolari: | Imballaggio idonee alla navigazione standard |
---|---|
Tempi di consegna: | 60 - 90 giorni |
Termini di pagamento: | 30% TT in anticipo, 70% TT prima della spedizione |
Capacità di alimentazione: | 45 insiemi per quarto |
Materiale applicabile: | Bobine galvanizzate dell'acciaio, bobine laminate a freddo | Spessore materiale: | 1.5-2.5mm |
---|---|---|---|
Alimentazione di rete: | 15KW | Formazione dei punti: | 18 punti |
Caratteristiche a macchina: | il Pre-taglio, non deve cambiare le lame di taglio per ogni dimensione | La larghezza regola: | Automatico regoli il tipo |
Evidenziare: | macchina di fabbricazione cavo tray,Cavo vassoio formando macchina |

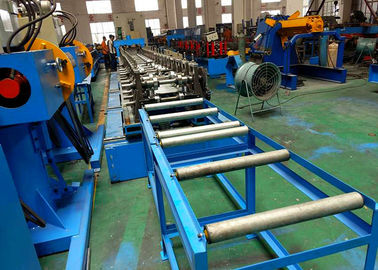

Linea fredda perforata galvanizzata della profilatura a rulli del vano per cavi con il dispositivo pretagliato
Descrizione
Questa linea di produzione del vano per cavi può produrre i vani per cavi perforati con la larghezza di web di 300mm e di 150mm e l'altezza di 45mm. Il materiale principale è bobine d'acciaio galvanizzate spesse di 1.2mm - di 0.6mm. Le stazioni del rullo possono muoversi automaticamente dentro e fuori attraverso la guida lineare per registrare la lacuna fra i rulli per ottenere rotolo che forma ogni dimensione.
il dispositivo di Pre-taglio ha tagliato il materiale in lunghezza richiesta prima della formazione del rotolo. Confrontato al dispositivo di taglio della posta, gli utenti non devono cambiare le lame di taglio per ogni dimensione, che risparmia molto tempo per produzione continua.
Specifiche dettagliate della linea di produzione del vano per cavi
No. |
Componenti principali |
Caratteristiche tecniche |
1. |
3Ton Decoiler |
1. espansione e tensione idrauliche del mandrino: 3kw 2. gamma di espansione: 480-520mm 3. Decoiling elettrico: 4kw 4. identificazione massima della bobina: 1350mm 5. capacità di carico: 3000kg |
2. |
7-Roll che livella dispositivo |
1. rotolo di pizzico: rotolo di pizzico 2 per alimentarsi 2. livellare rotolo: rotolo 7 per il livellamento, su 3 e sul fondo 4 3. livellare il diametro del rotolo: 90mm 4. livellare il materiale del rotolo: 40Cr, HB220-260 |
3. |
Stampa di potere ad alta velocità Con il servo alimentatore |
1. servomotore: 3kw 2. stampa di potere di alta velocità: 80Ton 3. posizione della forza di impatto: 4 4. colpo: 150mm 5. altezza vicina massima: 340mm 6. su area della piattaforma: 770 x 420 x 70mm 7. Giù area della piattaforma: 1000 x 550 x 90mm 8. alimentazione di rete: 7,5 x 4 (kwxP) 9. il cursore regola: Il manuale regola 10. pressione d'aria: 6kg/m2 |
4. |

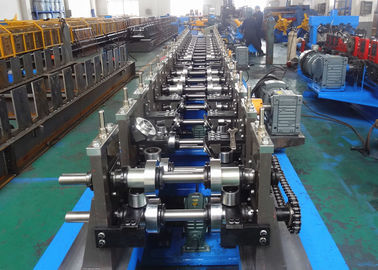

Rotolo che forma mulino |
1. base a macchina: Struttura saldata acciaio del fascio di H 2. supporto del rotolo: Supporto del rotolo del ghisa avvitato sulla base a macchina 3. la larghezza regola: Elettrico regoli, 1.5kw 4. formare i punti: 18 punti 5. materiale del rotolo: GCr15 6. materiale dell'asse: 40Cr, φ90mm 7. tagliare potere: 11kw 8. materiale della lama di taglio: Cr12Mov |
5. |
Tabella di sostegno di prodotto finito |
1. struttura saldata acciaio di angolo, con la tavola del rotolo-percorso 2. dimensione: X.500 2000 x 700mm (L x W x H) 3. quantità: 2 insiemi |
6. |
Governo di controllo elettrico |
1. sistema di controllo: Sistema di controllo dello SpA 2. codificatore: Marca di Omron 3. invertitore di frequenza: YASKAWA 4. touch screen: Magnetocardiogrammi 5. quantità: 2 unità, 1 per la perforazione, 1 per tagliare |
7. |
Stazione idraulica |
1. 2 unità, 1 per espansione del mandrino del decoiler, 1 per tagliare 2. potere idraulico di espansione: 3kw 3. potere idraulico di taglio: 11kw 4. marca: Marca famosa del locale |
Accessori per la linea della profilatura a rulli del vano per cavi
|
|
|
|
