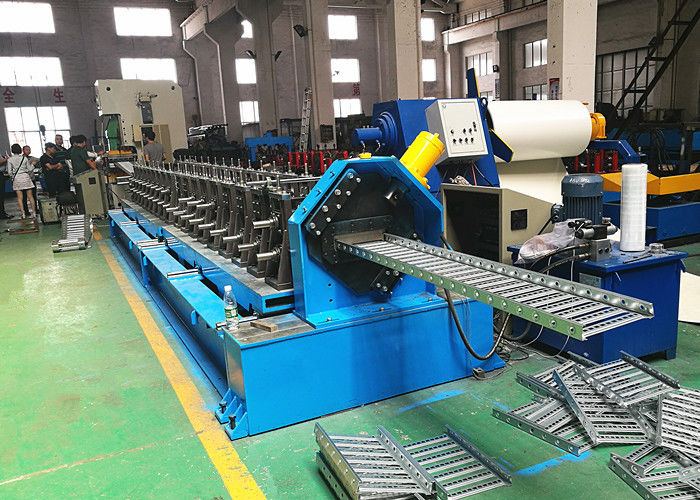

Rullo trasportatore del cavetto registrabile dell'auto che forma macchina per i profili di larghezza di 300mm - di 100

Automatico registri il rullo trasportatore del cavo che forma la macchina per ottenere la larghezza di 100-300mm



  Descrizione

Questa linea di produzione del vano per cavi può produrre i vani per cavi inferiori solidi, i vani per cavi perforati ed i vassoi cabble della scala con le bobine dell'acciaio galvanizzate 0.6-1.2mm.


Le bobine d'acciaio passano attraverso caricamento della bobina, lo svolgimento, l'alimentazione, l'entrata che guidano, il rotolo che si forma, tagliando e poi producono i prodotti desiderati. La linea di produzione è completamente automatica pettinando la perforazione, formazione del rotolo, tagliente alla lunghezza in una linea.



Le larghezze formate del vano per cavi variano da 100mm a 300mm e le altezze variano da 30mm a 100mm come richiesto. La larghezza automatica regola significa che gli utenti devono soltanto introdurre i dati della larghezza desiderata sul touch screen, che è più conveniente del manuale regola e può conservare molto tempo per gli utenti.





  Componenti principali della linea di produzione del vano per cavi

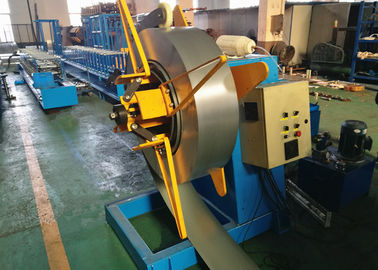

• 3Ton Decoiler

Singolo tipo del mandrino con espansione idraulica e lo svolgimento elettrico; tenendo e peso massimo 3000kg di svolgimento delle bobine d'acciaio



• Servo stampa di potere 80Ton + dell'alimentatore

La capacità della stampa di potere è secondo lo spessore e le scanalature materiali richiesti

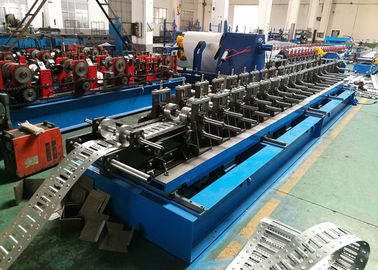

• Vano per cavi Rollformer

Entrambi i lati dei supporti del rullo possono muoversi dentro e fuori attraverso la guida lineare per regolare la lacuna fra i rulli



• Dispositivo di taglio

Necessità di utenti di cambiare le lame di taglio per ogni dimensione del vano per cavi formato



• Tabelle di sostegno di prodotto finito

Tavola Unpowered di sostegno, impedente i prodotti finiti cad dopo il taglio



• Governo di controllo elettrico

Con il sistema di controllo dello SpA di Panasonic, gli utenti devono soltanto introdurre hanno desiderato la lunghezza di taglio e la quantità, la macchina comincerà di conseguenza e smetterà di lavorare quando rivestimento



• Stazione idraulica

Elettrovalvola di Rexrroth e valvola idraulica





  Vantaggi a macchina della conduttura

>   Può rotolare i vani per cavi arieggiati forma dei vani per cavi/della scala da 100mm alla larghezza di 300mm in una macchina

>   Automatico registri la lacuna fra i rulli per ottenere ogni dimensione

>   Fori e scanalature di perforazione di alta precisione dalla stampa di potere di alta velocità 80Ton e di alta precisione

>   Taglio basso della sbavatura ed accuratezza esatta della lunghezza di taglio

>   Tutti gli elementi elettrici ed idraulici sono scelti dalla marca famosa internazionale





  La maggior parte dei parametri tecnici importanti

No.	Oggetto	Parametri
1.	Il materiale può essere rotolo formato	la forza delicata di 0.6-1.2mm ha galvanizzato le bobine d'acciaio
2.	Larghezza formata del vano per cavi	100mm - 300mm
3.	Altezza formata del vano per cavi	30mm, 50mm, 80mm, 100mm
4.	Formazione delle stazioni	18 stazioni
5.	Rotolo che forma velocità	15kw
6.	Potere per la formazione del rotolo	10-15m/min (ad esclusione del taglio)
7.	Potere per tagliare	5.5kw





  Immagini del prodotto finale per riferimento
