Dettagli:
Termini di pagamento e spedizione:
|
Applicazione: | Per la produzione degli scaffali dritti resistenti | La larghezza regola: | automatico regoli |
---|---|---|---|
Determini il moto: | Azionamento della trasmissione | Tipo di taglio: | Taglio di volo |
Potere di formazione principale: | 30kw | servomotore: | 2.2kw |
Evidenziare: | laminatoio dello scaffale,Cold rullo che forma macchina |
Attrezzatura fredda della profilatura a rulli dello scaffale dritto tipo a cassetta con il servo taglio di volo
Descrizione
Questa macchina è utilizzata per produrre gli scaffali dritti resistenti per racking del magazzino ed il sistema della scaffalatura. Il materiale principale può essere rotolo formato è bobine d'acciaio galvanizzate spesse di 1.5-2.5mm e bobine laminate a freddo dell'acciaio.
Vantaggi a macchina
Le stazioni tipo a cassetta adottate del rullo, questa macchina possono essere cambiate facilmente per la produzione deun altro profilo. 4 staions del rullo o 6 stazioni del rullo sono avvitati su un comune come cassetta, utenti soltanto devono sollevare la cassetta invece di smontaggio dell'ogni stazione del rullo quando cambia ad un'altra produzione di profilo.
L'intera linea la velocità può raggiungere fino a 15m a 20m/min con un servo taglio di volo. Il dispositivo comune di taglio è fermata per tagliare il dispositivo quando mezzi altre parti del funzionamento a macchina di arresto quando taglia. Se i clienti hanno la richiesta di ad alto rendimento della produzione, suggeriamo un servo taglio di volo o un taglio pneumatico di volo.
Componenti principali di intera linea di produzione dritta dello scaffale
No. | Parti principali | Quantità | |
1. | 3Ton Decoiler idraulico | 1 insieme | |
2. | livellatore 9-Roller | 1 insieme | |
3. |
Scaffale dritto Rollformer |

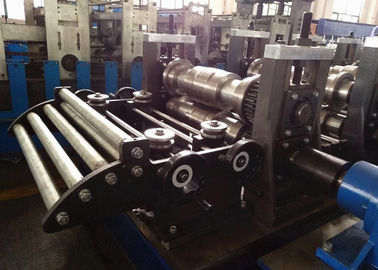

Guida d'alimentazione dell'entrata |
2 insiemi per i profili differenti (tipo trasportato) |
Rotolo che forma le stazioni | |||
Raddrizzatore della Turchia | |||

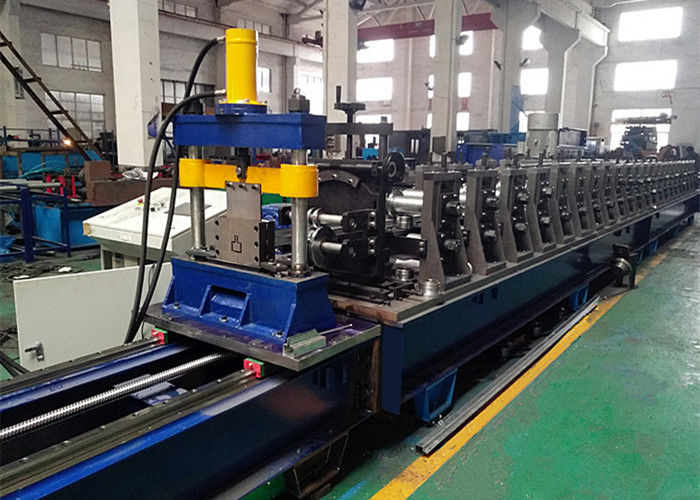

4. | Servo taglio di volo | 1 insieme | |
5. | Tabella dell'uscita | 2 insiemi | |
6. | Governo di controllo elettrico | 1 insieme | |
7. | Stazione idraulica | 2 insiemi |
Parametri tecnici principali
1. Materiale formato: 1.5mm, 2.0mm, bobine galvanizzate spesse dell'acciaio di 2.5mm, l'acciaio laminato a freddo si arrotola
2. Profili dritti formati: 2 profili dipendono dal disegno dei clienti
3. Intera linea velocità: 15-20m/min
4. Stazioni del rullo: 22 stazioni
5. Potere di formazione principale: 30kw
6. Moto dell'azionamento: azionamento della trasmissione
7. Tipo di taglio: servo taglio di volo; dispositivo idraulico di taglio della lama
8. Potere del servomotore: 2.2kw
9. Potere per tagliare: 7.5kw
10. Sistema di controllo: Sistema di controllo dello SpA di Panasonic (lo SpA di Siemens è facoltativo)
Profili dritti dello scaffale per riferimento

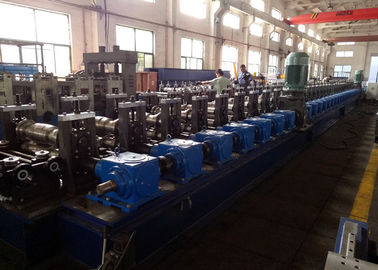

Più immagini a macchina

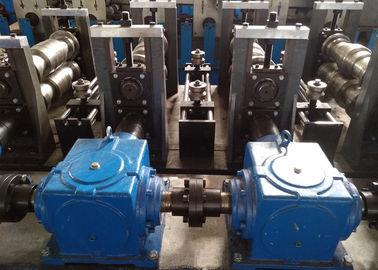

Struttura della stazione del rullo--Le stazioni tipo a cassetta del rullo/hanno trasportato il tipo con una zattera
