Luogo di origine: | La Cina |
Marca: | BELIEVE INDUSTRY |
Certificazione: | CE |
Numero di modello: | 2 Wave & macchina della guardavia della strada principale di 3 Wave |
Imballaggi particolari: | Il trasporto standard del contenitore del mare, pezzo meccanico principale è l'imballaggio nudo ed i |
---|---|
Tempi di consegna: | 75 - 90 giorni |
Termini di pagamento: | T/T, L/C |
Capacità di alimentazione: | 45 insiemi per quarto |
Applicazione: | Usi per produrre 2 della guardavia della strada principale dell'onda 3 e dell'onda pannelli | Sistema di controllo: | Sistema di controllo dello SpA |
---|---|---|---|
Azionamento e trasmissione: | Azionamento del motore elettrico, trasmissione della trasmissione | Velocità della macchina: | 0-15m/min |

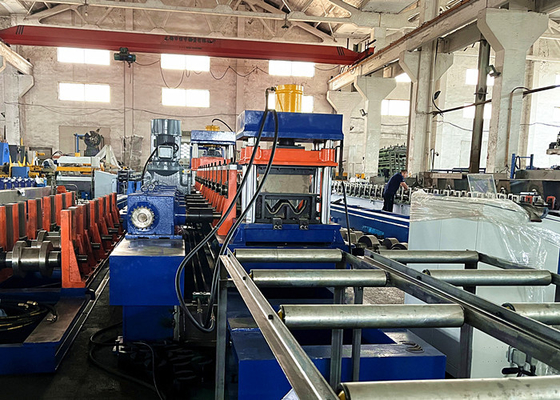

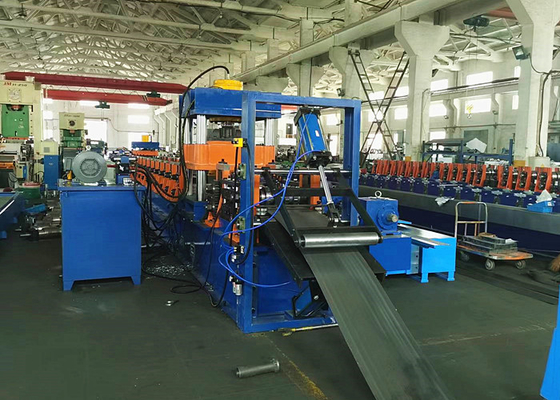

La guardavia della strada principale di profilo & del Thrie-fascio di W passa il rotolo che forma la macchina
Le guardavie della strada principale sono laminano a freddo i prodotti siderurgici formati usati come la barriera protettiva per entrambe le strade e superstrade. Ci sono pricipalmente 2 tipi di guardavie: Guardavia dell'onda di W profile/2 e guardavia dell'onda thrie-beam/3. dovuto le norme differenti di ogni paese. c'è una certa differenza fra le progettazioni della guardavia. Credi le macchine personalizzate di offerta dell'Industry Company basate sulle prestazioni dettagliate degli utenti.
Questa macchina higway della guardavia di profilo & del Thrie-fascio di W può produrre 2 tipi di pannelli della guardavia della strada principale in una macchina. Ed è rapido da passare un profilo che elabora ad un altro. Il materiale principale può essere rotolato è bobine d'acciaio laminate a caldo e bobine d'acciaio galvanizzate con spessore di 1.5-3.0mm.
2 Wave & pannello della guardavia della strada principale di 3 Wave (profili soltanto per riferimento)
Componenti principali della macchina del pannello della guardavia della strada principale
No. | Componenti della macchina | Funzione | Quantità |
1. | 8 Ton Hydrauic Decoiler | Usato per l'appoggio e lo svolgimento delle bobine | 1 |
2. | Livellando & unità di perforazione | Assicuri la planarità degli strati e perfori i fori prima della formazione del rotolo | 1 |
3. | Rotolo che forma unità | Il rotolo forma lo strato nei profili richiesti, 2 insiemi di rotolo che formano i rulli | 2 |
4. | Taglio dell'unità | Tagli le guardavie formate basate sulla lunghezza richiesta | 1 |
5. | Tanle esaurito | Supporto e raccogliere i prodotti finiti | 2 |
6. | Governo di controllo elettrico | Sistema di controllo dello SpA | 1 |
7. | Stazione idraulica | Potere di offerta per la perforazione e tagliare | 1 |
Flusso di lavoro della macchina: svolgimento della bobina --> alimentandosi & guidando --> livellando --> fori di perforazione --> formazione del rotolo --> taglio alla lunghezza --> raccolta dei prodotti finiti
Parametri tecnici della macchina principale
Unità di Decoiling
1. Tipo di Decoiler: decoiler mechenical (decoiler manuale); decoiler idraulico
2. Capacità di carico: 5T, 6T, 8T
3. Max Coil Width: 600mm
4. Diametro interno della bobina: 450-530mm
5. Diametro esterno della bobina: 1200mm massimo
Livellamento unità & dell'unità di perforazione
Questa linea di produzione della guardavia della strada principale adotta la progettazione integrata del livellamento l'unità e dell'unità di perforazione. L'unità di livellamento assicura la buona planarità dello strato prima della perforazione e rotola la formazione. L'unità di perforazione ha perforato i fori basati sul disegno di profilo. Questo genere di progettazione è economico, inoltre abbiamo l'alta velocità e progettazione alta di produttività.
1. Livellamento del rullo: sui rulli di strato 3, sotto i rulli di strato 4
2. Materiale di livellamento del rullo: 40Cr, HRC 48-52°, 80mm di diametro
3. Livellamento del potere: 5.5kw
4. Tipo di perforazione: perforazione idraulica; pre-perforazione
5. Potenza idraulica: 22kw
6. muffa di perforazione: Cr12Mov, HRC58-62°

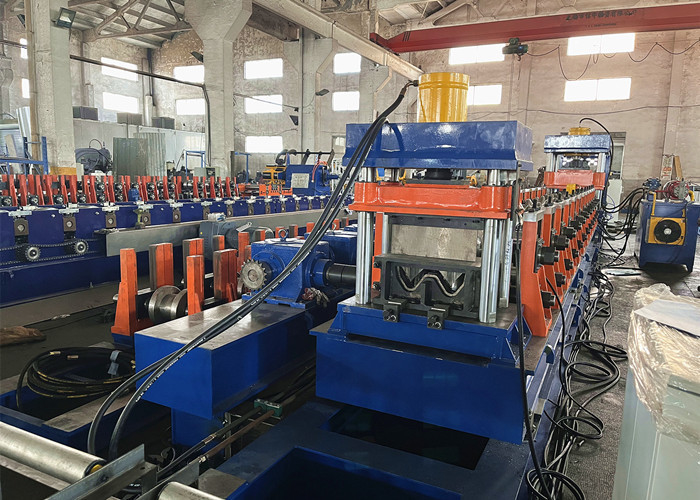

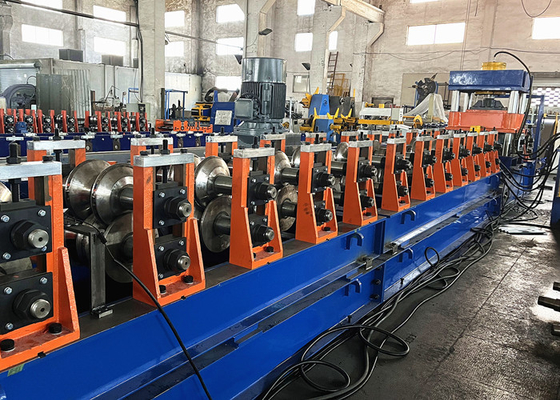

Rotolo principale che forma unità:
Ci sono 2 insiemi di rotolo che formano le unità per l'elaborazione entrambe le guardavie di 2 onde e delle 3 guardavie dell'onda. I supporti del rullo sono serrati sul piatto d'acciaio, che può essere sollevato complessivamente per passare facilmente.
1. Punti di rotolamento: 17 punti (17 supporti del rullo)
2. Materiale dell'asse: 80mm di diametro; 40Cr HB220-260
3. Materiale del rullo: GCr15, HRC58-62°
4. Potere per la formazione del rotolo: 22kw
5. Azionamento e trasmissione: elettricamente azionamento del motore; trasmissione della trasmissione
6. Rotolo che forma velocità: 0-15m/min
Unità tagliente idraulica
1. Taglio del tipo: taglio idraulico; tagliando dopo la formazione del rotolo
2. Potenza idraulica: 22kw
3. Materiale della lama di taglio: Cr12Mov, HRC58-62°
4. Tolleranza di lunghezza di taglio: ±1.5mm
Credi il rotolo di offerta dell'Industry Company che forma le soluzioni della macchina per le serie della guardavia della strada principale:
1. Macchina della guardavia di profilo di 2 Wave/W
2. 3 macchine della guardavia Thrie-fascio/di Wave
3. 2 Wave e la guardavia di 3 Wave passano la macchina
4. Rotolo della posta della guardavia della strada principale che forma macchina
5. Affrancatrice del pannello di estremità della guardavia della strada principale
Per più dettagli della macchina della guardavia della strada principale, contattici prego!
Persona di contatto: Mr. Darren Mao
Telefono: +86 186 16927760
Fax: 86-510-8827-9556
