| Luogo di origine: | La Cina |
| Marca: | Believe Industry Company |
| Certificazione: | CE |
| Numero di modello: | BELI RF18-27-35 |
| Imballaggi particolari: | L'imballaggio nudo del pezzo meccanico della conduttura e fissato dentro il contenitore con il filo |
|---|---|
| Tempi di consegna: | 60 giorni |
| Capacità di alimentazione: | 20 insiemi ai mesi |
| macchina: | Rotolo d'acciaio di profilo di Omega che forma macchina | Velocità: | 30-40m/min |
|---|---|---|---|
| Formazione dei punti: | 10 punti | azionamento: | Azionamento della trasmissione |
| Evidenziare: | Perno del metallo e rotolo della pista che forma macchina,perno che fa macchina |
||
Descrizione sommaria
Questo rotolo che forma la macchina è destinato per produrre la sezione d'acciaio di profilo di Omega. La velocità di questa macchina può raggiungere fino a 30-40m/min secondo i requisiti dei clienti. La progettazione di questa macchina ad alta velocità è abbastanza differente dai quei macchina con velocità comune di 10-15m/min.
Progettazione della sezione ad alta velocità di Omega che forma macchina
|
> 3Ton Decoiler automatico a doppia testa ......... |
........................................................................... 1 unità |
|
> rotolo che forma mulino con l'azionamento della trasmissione .......... |
........................................................................... 1 unità |
|
> servo taglio di volo ...................................... |
........................................................................... 1 unità |
|
> impilatore automatico ................................................ |
........................................................................... 1 unità |
|
> sistema di controllo dello SpA ..................................... |
........................................................................... 1 unità |
|
> circuito idraulico .......................................... |
........................................................................... 1 unità |
|
> raffreddamento ad acqua e sistema di lubrificazione ........ |
........................................................................... 1 unità |
Azionamento della trasmissione
Franco, la progettazione a macchina comune di comando a catena e la fermata per tagliare il tipo non possono rispondere all'esigenza ad alta velocità di 30-40m/min. Invece, utilizziamo l'azionamento della trasmissione ed il dispositivo di taglio di volo come alternativa, che non solo soddisfanno la richiesta della velocità ma inoltre facciamo la stalla di funzionamento a macchina ad un'tal alta velocità.
Raffreddamento ad acqua e sistema di lubrificazione
Inoltre, forniamo un insieme di raffreddamento ad acqua ed il sistema di lubrificazione per questa macchina. Questo sistema può notevolmente ridurre l'usura della superficie del materiale causata tramite funzionamento del rotolo all'alta velocità.
Disposizione di intero rotolo che forma linea
1. Direzione del lavoro: da sinistra a destra
2. Processo del lavoro: decoiling--formazione del rotolo--taglio--uscita del prodotto finito
Rotolo principale che forma i parametri tecnici
|
1. |
Struttura a macchina: base a macchina saldata acciaio del fascio, supporto del rotolo della colonna della guida avvitato sulla base a macchina |
|
2. |
Spessore materiale: 0.8-1.0mm |
|
3. |
Formazione dei punti: 10 punti |
|
4. |
Formazione della velocità: 30-40m/min |
|
5. |
Potere del motore principale: 15kw |
|
6. |
Materiale del rotolo: Acciaio No.45, estiguente e temperante, superficie con spessore placcato cromato più di di 0.05mm |
|
7. |
Materiale dell'asse: 40Cr |
|
8. |
Taglio: taglio idraulico, servo taglio di volo |
|
9. |
Potenza idraulica: 5.5kw |
|
10. |
Potere del servomotore: 2.2kw |
|
11. |
Materiale della lama di taglio: Cr12Mov, HRC58-62 |

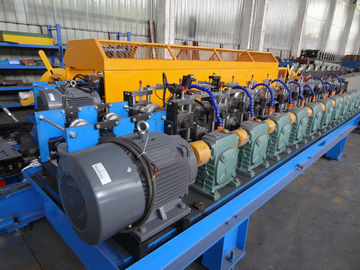

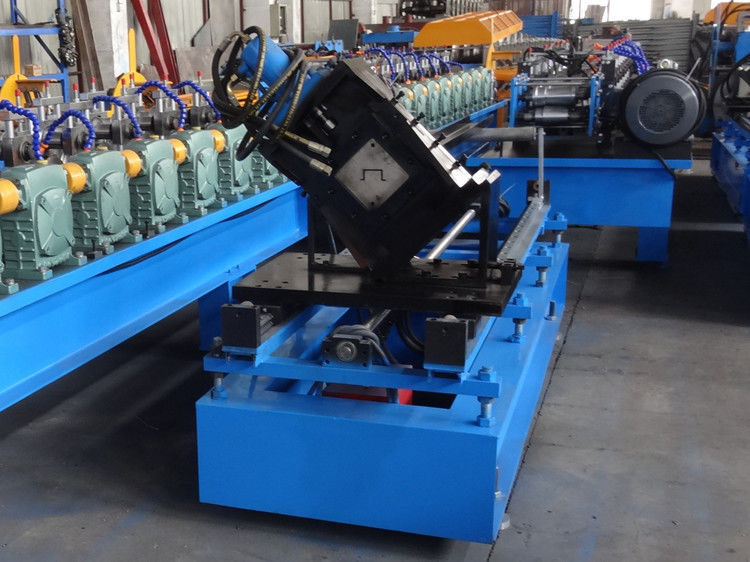

Immagini a macchina
