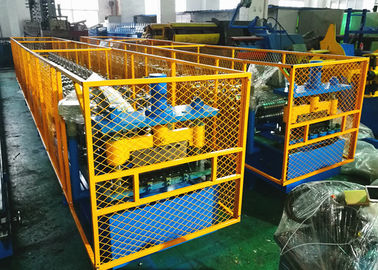

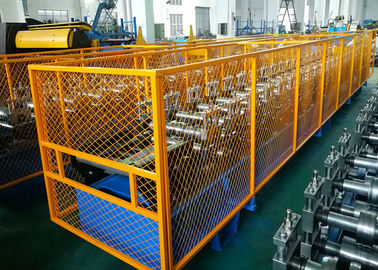

Il rotolo su ordinazione del tetto del metallo che forma la macchina, pannello di parete trapezoidale lamina a freddo precedente

Il pannello di parete d'acciaio di colore lamina a freddo la formazione della macchina per il profilo trapezoidale



  Descrizione sommaria

Questo rotolo trapezoidale su misura dello strato del pannello di parete che forma la macchina ha progettazione unica con il sistema di controllo dello SpA e del motore disposto dentro della base a macchina. Controllato dal sistema di controllo dello SpA di Panasonic, è facile affinchè gli utenti faccia funzionare la macchina.



Gli utenti devono soltanto introdurre i dati relativi di produzione quale la lunghezza di taglio, la quantità di taglio, la macchina si avvi funzionare e fermata quando rivestimento. E soltanto un lavoratore può essere responsabile bene di intera linea.

Caratteristica a macchina

• Con il sistema di controllo dello SpA di Panasonic
• Guidato elettricamente via la catena ed il dente per catena
• Dispositivo a comando idraulico di taglio della lama
• Velocità a macchina della conduttura se approssimativamente 12-15m/min
• Sistema di controllo disposto dentro della macchina per conservare superficie coperta
• Il pannello di controllo può essere girato a tutte le direzioni per l'operazione facile





  Componenti a macchina della conduttura e processo di lavoro

No.	Oggetto	Qty	Flusso di lavoro di intera linea di produzione
1.	3Ton Uncoiler	1 insieme	Svolgersi--guida--formazione del rotolo--taglio--prodotto finale
2.	Strato trapezoidale Rollformer	1 insieme
3.	Dispositivo idraulico di taglio	1 insieme
4.	Ricezione delle Tabelle	1 insieme
5.	Sistema di controllo elettrico	1 insieme
6.	Circuito idraulico	1 insieme





  Specifiche principali

• Informazioni materiali

1. La materia prima può essere rotolo formato: bobina d'acciaio galvanizzata, bobine preverniciate dell'acciaio

2. Spessore materiale: 0.3mm - 0.6mm

3. Larghezza d'alimentazione: 406mm

4. Profondità: ± 1mm di 18mm

5. Distanza del passo: ± 1mm di 40mm

6. Larghezza della copertura: ± 5mm di 161mm

7. Applicazione: usato come pannelli di parete esteriore o interna



• Specificazione a macchina

1. Base a macchina: Struttura saldata acciaio del fascio di H

2. Supporti del rullo: tipo supporti della guida-colonna del rullo

3. Peso a macchina: approssimativamente 4-6tons secondo progettazione a macchina finale

4. Dimensioni a macchina: 10m * 1.2m * 1.5m (L * W * H)



• Caratteristiche tecniche

1. Sistema di controllo: Sistema di controllo dello SpA, Panasonic, Siemens, Mitsubishi o come richiesto

2. Moto dell'azionamento: da comando a catena

3. Stazioni del rullo: 20 stazioni

4. Velocità a macchina: 12-15m/min

5. Potere di formazione principale: 5.5kw

6. Potenza idraulica: 4kw

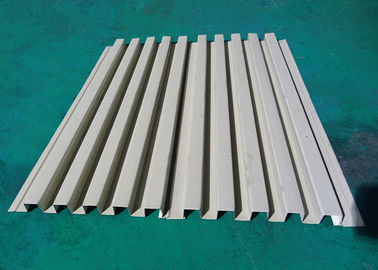

  Disegno di profilo e prodotto finale per riferimento
