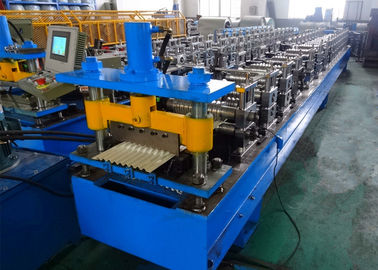

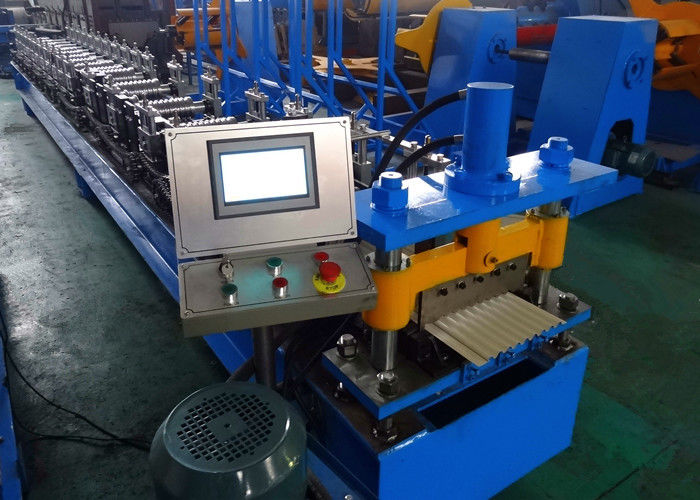

Mini rotolo ondulato dello strato del rivestimento della parete che forma uso materiale della macchina G550

Mini rotolo ondulato dello strato del rivestimento della parete che forma macchina per materiale G550



  Breve introduzione

I profili ondulati diventando sempre più popolari stanno usando come costruzione d'acciaio esteriore e strati del rivestimento della parete interna. Questo rotolo che forma la macchina è fatto per produrre i mini pannelli di parete d'acciaio ondulati con materiale ad alta resistenza G550.


Struttura a macchina

• Base a macchina: L'acciaio del fascio di H ha saldato la struttura che elabora dalla fresatrice del cavalletto
• Supporti del rullo: il tipo supporti della colonna della guida del rullo ha avvitato sulla base a macchina
• Tipo di azionamento: guidato elettricamente via la catena ed il dente per catena
• Motore: motore elettrico 7.5kw disposto dentro della base a macchina

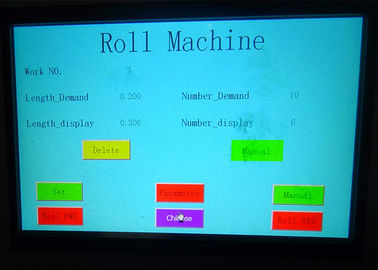

• Sistema di controllo: Sistema di controllo dello SpA di Panasonic
• Tipo di taglio: dispositivo a comando idraulico di taglio





  Intera linea componenti e disposizione a macchina

No.	Oggetto	Quantità	Opzioni
1.	3Ton scelgono il mandrino Uncoiler	1 insieme	La linea la velocità di questa macchina della profilatura a rulli del pannello di parete è approssimativamente 12m a 15m/min, crede che macchina fredda della profilatura a rulli del rifornimento dell'Industry Company con la linea si acceleri a 30m a 40m/min.
2.	Entrata materiale Infeeding e dispositivo di guida	1 insieme
3.	Mini stazioni ondulate di Rollfoming di profilo	1 insieme
4.	Dispositivo idraulico di taglio	1 insieme
5.	Prodotto finito che riceve le Tabelle	1 insieme
6.	Governo di controllo elettrico	1 insieme
7.	Stazione idraulica	1 insieme





Disposizione a macchina

• Direzione del lavoro: da sinistra a destra
• Processo del lavoro: decoiling--guida >feeding--formazione del >roll-->cutting-->run fuori





  Parametri tecnici principali

>>   5Ton Decoiling idraulico

1. Tipo di Decoiling: espansione del mandel e tensione idrauliche, decoiling elettrico

2. Espansione e tensione del mandrino di Decoiler: potenza idraulica offerta dal motore 4kw

3. Gamma di espansione del mandrino di Decoiler: φ480-520mm

4. Potere di Decoiling: 3kw

5. Bobina massima O.D: 1350mm

6. Capacità: 5Ton



>>   Rotolo che forma mulino

1. Forza materiale: G550

2. Spessore materiale: 0.3-0.8mm

3. Formazione dei punti: 17 punti

4. Motore principale: 7.5kw

5. Formazione della velocità: 10-15m/min

6. Materiale dell'asse: 40Cr

7. Materiale del rullo: No.45 acciaio, indennità che lavora, estiguente e temperante, superficie con cromato



>>   Taglio

1. Tipo: taglio idraulico, fermate della macchina quando tagliano

2. Potere di taglio: 5.5kw

3. Materiale della lama di taglio: Cr12Mov, HRC58-62

4. Tagliando alla tolleranza di lunghezza: ±2mm





  Prodotto finale di mini profilo ondulato
