Dettagli:
Termini di pagamento e spedizione:
|
larghezza materiale: | 1250mm, 1000mm, 914mm | Forza materiale: | Materiale G550 |
---|---|---|---|
Potere del motore: | 7.5KW | Formazione dei punti: | 22 punti |
Determini il moto: | Via la catena ed il dente per catena | Alimentazione: | 380V 50Hz 3Phase; 415V 50Hz 3Phase |
Evidenziare: | rotolo dello strato del tetto che forma macchina,rotolo di profilo che forma macchina |

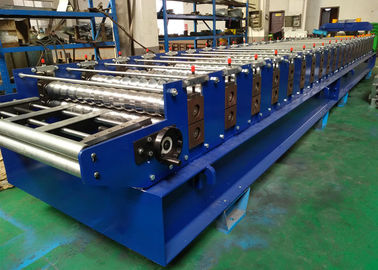

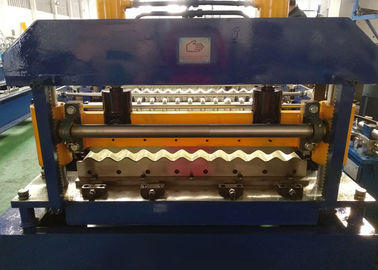

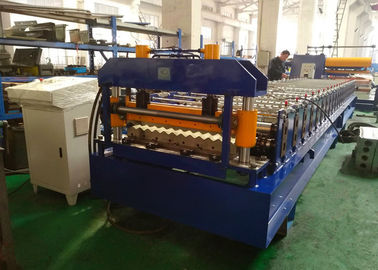

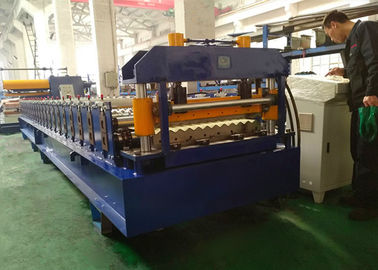

Macchina ondulata della profilatura a rulli dello strato del metallo con la larghezza materiale 1000mm di 914mm
Descrizione
Questo rotolo che forma la macchina è fatto per produrre gli strati ondulati con altezza di 18mm, la distanza del passo di 76mm/76.2mm e 836/838 di larghezza della copertura. Il materiale principale può essere rotolo formato è bobine d'acciaio galvanizzate ad alta resistenza di 0.4mm - di 0.2mm e bobine dell'acciaio dolce di 0.7mm - di 0.3mm.
Con la larghezza d'alimentazione di 1000mm, la larghezza della copertura del formato di ondula lo strato è 836mm. Con 914mm larghezza d'alimentazione, la larghezza della copertura del prodotto finito è 762mm. Utenti nessuna necessità di registrare i rulli per ottenere le larghezze materiali differenti, per regolare soltanto il dispositivo di guida di introduzione per evitare deviazione.
Componenti principali della macchina ondulata della profilatura a rulli dello strato
No. | Pezzi meccanici della conduttura | Descrizione |
1. | 5Ton manualmente Uncoiler | Espansione manualmente interna, svolgimento unpowered |
2. | Alimentandosi e dispositivo di guida | Eviti la deviazione materiale quando prendparteono al rollformer |
3. | Unità principale della profilatura a rulli | Guidato elettricamente via la catena ed il dente per catena |
4. | Dispositivo idraulico di taglio | Taglio a comando idraulico, tipo di fermata-taglio |
5. | Prodotto finito che riceve le Tabelle | Tavole di ricezione Unpowered, tipo del rullo-trasportatore |
6. | Sistema di controllo elettrico | Sistema di controllo dello SpA di Panasonic |
7. | Stazione idraulica | Marca locale famosa |
Flusso di lavoro:
1. Linea direzione: sinistro-->right
2. Processo del lavoro: decoiling-->guiding--formazione del >roll-->cutting-->running fuori
Parametri tecnici principali
1. Materiali: Bobine galvanizzate dell'acciaio, bobine di PPGI, bobine dell'acciaio di colore
2. Spessore materiale: 0.2-0.7mm
3. Potere del motore principale: 5.5KW/7.5KW
4. Formazione delle stazioni: 18 stazioni - 22 stazioni
5. Formazione della velocità: 10-15m/min
6. Materiale dell'asse: 40Cr con 76mm di diametro, assi con il trattamento termico e cromato solidi
7. Materiale del rullo: No.45 acciaio, trattamento termico con cromato di spessore di 0.05mm
8. Potenza idraulica: 4KW
9. Materiale della lama di taglio: Cr12Mov
