Funzione: | Usato per produrre le mattonelle di tetto del metallo | Sistema di controllo: | Sistema di controllo PLC |
---|---|---|---|
linea velocità: | 6-8m/min | Materiale della bobina: | bobine di colore in acciaio |
Spessore materiale: | 0.3-0.8mm | Stazioni del rullo: | 17 stazioni |
Evidenziare: | Cold rullo che forma macchina,Roll apparecchiature facenti |

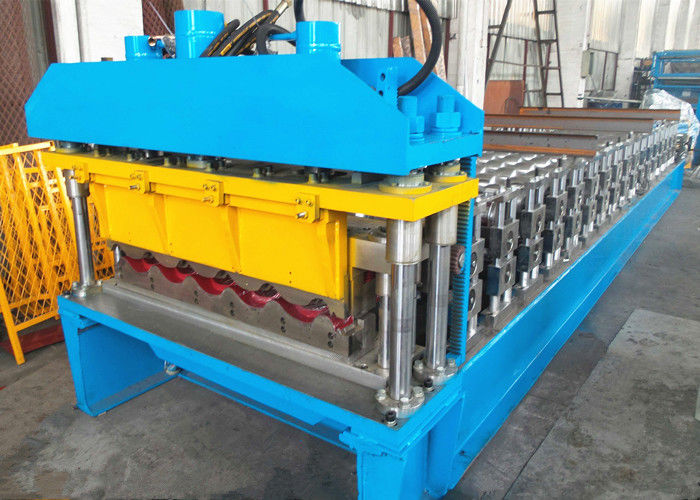

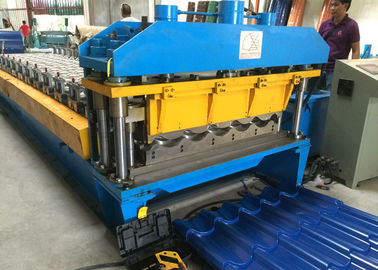

Rotolo di CNC delle mattonelle di tetto del metallo che forma macchina per spessore di 0.3-0.8mm
Descrizione
Usato a produrre i pannelli di rivestimento del tetto di forma delle mattonelle del metallo, questo rotolo delle mattonelle di tetto che forma la linea è combinazione altamente automatica lamina a freddo di formazione, della pressa meccanica, di taglio e di controllo automatico la tecnologia insieme. L'intera linea la velocità può raggiungere fino a 6-8m/min.
Controllato dal sistema di controllo dello SpA, questa macchina è di alta automazione e dell'operazione facile. I soltanto 1 o 2 lavoratori possono essere responsabile bene di intera linea di produzione. Gli utenti devono soltanto introdurre la quantità di produzione, la lunghezza di taglio ed altri dati richiesti sul touch screen, quindi la macchina si avvi funzionare automaticamente.
Intera linea processo del lavoro e componenti principali
Caricamento della bobina sul decoiler--svolgimento della bobina--prendparteendo alla guida d'alimentazione--rotolo che si forma al profilo richiesto--pressatura dei punti delle mattonelle--tagliando alla lunghezza desiderata--uscita del prodotto finito
No. | Componenti principali | Quantità | |
1. | 5Ton Decoiler (quello manuale o idraulico è facoltativo) | 1 insieme | |
2. | Rotolo che forma macchina | Guida d'alimentazione dell'entrata | 1 insieme |
Rotolo che forma le stazioni | |||
Perforando e tagliando dispositivo | |||
3. | Tabella di sostegno dell'uscita | 2 insiemi/3 insiemi | |
4. | Governo di controllo elettrico | 1 insieme | |
5. | Stazione idraulica | 1 insieme |
Vantaggi a macchina
Sia accordo con il requisito dimensionale dei clienti del disegno di profilo offerti; esiga l'accuratezza della lunghezza di taglio; buona qualità della superficie del prodotto finito come richiesto.
La progettazione integrata di perforazione e di taglio dell'unità sostituisce una precedente progettazione di due parti separate. La progettazione a macchina migliore con conformazione compatta guarda più semplice e elegent. Con la riduzione di intera lunghezza a macchina, l'occupazione di superficie coperta è ridotta.
Qualità rigorosa su ogni procedura di fabbricazione dalla materia prima che seleziona, elaborante e prova a macchina. Manifacturing a macchina si conforma al livello nazionale di lamina a freddo la formazione dell'industria.
Informazioni materiali e caratteristiche tecniche
Informazioni materiali della bobina | Materiale della bobina | Bobine di PPGI, bobine galvanizzate dell'acciaio |
Spessore materiale | 0.3-0.8mm | |
Larghezza materiale | 1250mm | |
Carico di snervamento | 235-345Mpa | |
Decoiler/Uncoiler | Tipo | Decoiler idraulico |
Capacità di carico | 5000kg | |
Gamma espandentesi | 480-520mm | |
Rotolo che forma macchina | Stazioni del rullo | 17 stazioni dipendono dal profilo specifico |
Alimentazione di rete | 7.5kw | |
Formazione della velocità | 15m/min | |
Determini il moto | da comando a catena | |
Materiale dell'asse | 40Cr | |
Diametro dell'asse | 75mm | |
Materiale del rullo | ASTM 1045 | |
Perforando e tagliando dispositivo | Tipo | Perforazione e taglio idraulici |
Potenza idraulica | 7.5kw | |
Tolleranza di lunghezza | ±0.5mm/10m | |
Misurazione di lunghezza | Misurazione del codificatore | |
Sistema di controllo elettrico | SpA | Panasonic/Mitsubishi |
Invertitore di frequenza | YASKAWA | |
Touch screen | MGCS | |
Codificatore | Omron | |
Tipo di operazione | Touch screen + bottone |
Disegno di profilo e campione del prodotto finale
