Luogo di origine: | La Cina |
Marca: | Believe Industry Company |
Certificazione: | CE, ISO |
Numero di modello: | Z100-300 |
Imballaggi particolari: | Imballaggio idonee alla navigazione standard |
---|---|
Tempi di consegna: | 50 - 60 giorni |
Termini di pagamento: | 30% TT in anticipo, 70% TT prima della spedizione |
Capacità di alimentazione: | 50 insiemi per quarto |
Applicazione: | Produzione del Purlin di Z | L'altro nome: | Macchina del Purlin di Z, rotolo del Purlin di Zed che forma macchina |
---|---|---|---|
Tempi di consegna: | 60 giorni | Garanzia: | 2 anni |

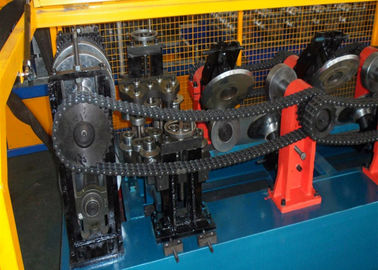

Struttura a macchina: | Supporti del ghisa | azionamento: | Catena e dente per catena |
Evidenziare: | purlin che fa macchina,rotolo del purlin di c z che forma macchina |
Rotolo standard del Purlin di Z100-300 Z che forma macchina per il materiale spesso di 1.6-3.2mm
Breve introduzione
Credi il rotolo standard del purlin di fabbricazione Z dell'Industry Company che forma la macchina. Questa macchina può produrre Z100, Z150, Z200, Z250, i purlins Z300 con le bobine d'acciaio laminate a freddo di spessore di 1.6-3.2mm. Il processo principale del lavoro è bobina d'acciaio che si carica, svolgentesi, alimentantesi e guidante, livellare, pre-perforante, formazione del rotolo e taglio idraulico.
Caratteristiche a macchina

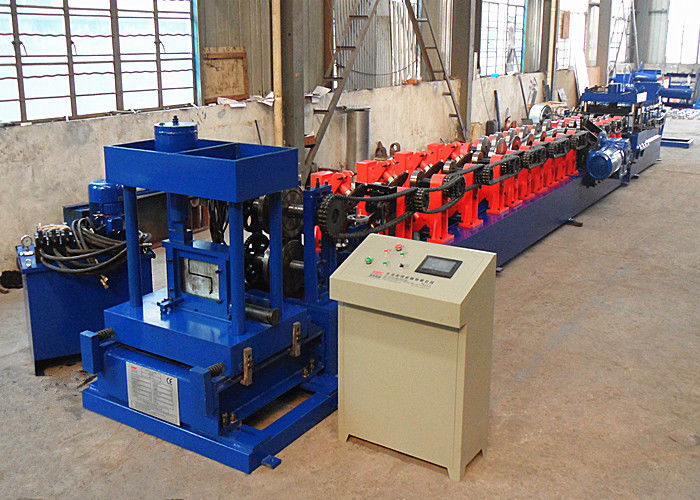

Componenti principali di intera linea
No. | Componenti | Quantità | Opzioni |
1. | 3Ton scelgono il mandrino Decoiler | 1 insieme |
Progettazione a macchina del Purlin ad alta velocità di Z
|
2. | Entrata che si alimenta e dispositivo di guida | 1 insieme | |
3. | Livellamento dell'unità | 1 insieme | |
4. | unità diperforazione | 1 insieme | |
5. | Purlin Rollfomer di Z | 1 insieme | |
6. | Taglio idraulico | 1 insieme | |
7. | Ricezione delle Tabelle | 1 insieme | |
8. | Governo di controllo | 1 insieme | |
9. | Stazione idraulica | 1 insieme |
Struttura a macchina
Disegno e dimensione di profilo del Purlin di Z
Oggetto |
A |
B |
L |
Larghezza materiale |
|
1,6 spessore |
3,2 spessore |
||||
Z100 |
100 |
54 |
40-220 |
240 |
236 |
Z150 |
150 |
54 |
40-220 |
290 |
286 |
Z200 |
200 |
74 |
80-220 |
380 |
376 |
Z250 |
250 |
74 |
130-220 |
430 |
426 |
Z300 |
300 |
74 |
180-220 |
480 |
476 |
Tutta l'unità nel millimetro |
Caratteristiche tecniche a macchina della conduttura
1. Materiale: bobine del acciaio al carbonio; forza materiale: 235Mpa
2. Spessore materiale: 1.6mm - 3.2mm
3. Formazione delle stazioni: 17 stazioni
4. Formazione della velocità: 12-15m/min ad esclusione della perforazione e del taglio
5. Potere del motore principale: 18.5kw
6. Potenza idraulica: 7.5kw
7. Sistema di controllo: Sistema di controllo dello SpA di Panasonic; Omron o Siemens o l'altra marca è facoltativa
I nostri vantaggi --Tutte le nostre macchine subiscono il controllo di qualità rigoroso
* progettazione a macchina matura e professionale
* selezione della materia prima di alta qualità
* alta precisione sull'elaborazione dei pezzi meccanici
* tecnici con esperienza nel montaggio a macchina e nelle prove
