Dettagli:
Termini di pagamento e spedizione:
|
| Nome a macchina: | Il Purlin di Z lamina a freddo la formazione della macchina | Determini il moto: | Comando a catena |
|---|---|---|---|
| Potere del motore principale: | 18.5KW | Rotolo che forma velocità: | 12-15m/min |
| Alimentazione: | 380V/50Hz/3Ph | Garanzia a macchina: | 24 mesi |
| Evidenziare: | purlin del c&z che forma macchina,purlin che fa macchina |
||

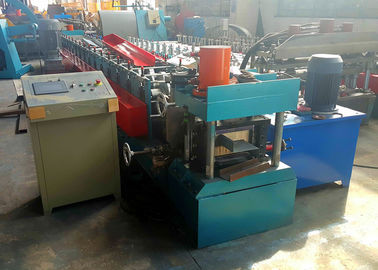

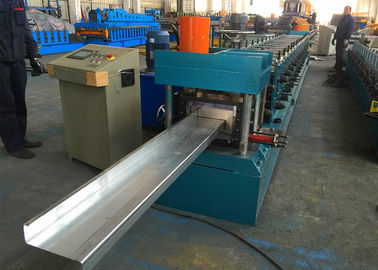

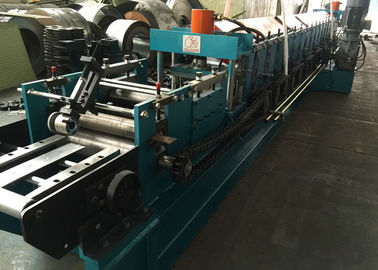

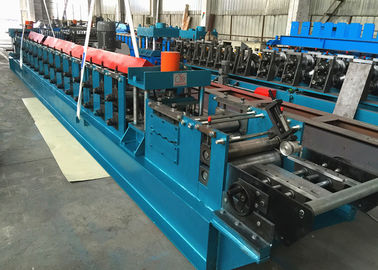

Rotolo d'acciaio del Purlin della sezione di Z100-250 Z che forma macchina con progettazione economica
Descrizione sommaria
Questo rotolo che forma la macchina è usato per produrre i purlins di Z usati come strutture edili d'acciaio. La progettazione a macchina economica con i supporti del rullo del piatto d'acciaio e del comando a catena presenta il vantaggio di costo perso relativo, in modo da se i clienti sono limitati nel loro bilancio, la macchina con il sistema di comando a catena ed il tipo del supporto del rotolo del piatto d'acciaio sarà una migliore scelta.
| No. | Pezzi meccanici della conduttura | Quantità | |
| 1. |
5Ton manuale Decoiler |
1 unità |
|
| 2. |
Rotolo che forma unità |
a. guida d'alimentazione materiale |
1 unità |
|
b. alimentazione del rotolo di pizzico e 7-Roll che livellano dispositivo |
|||
|
c. dispositivo di perforazione idraulico |
|||
|
d. rotolo che forma mulino |
|||
|
e. raddrizzatore della Turchia |
|||
|
f. dispositivo idraulico di taglio/dispositivo di Fermata-taglio |
|||
| 3. |
Tabella di sostegno dell'uscita del prodotto finito |
1 unità |
|
| 4. |
Sistema di controllo dello SpA |
1 unità |
|
| 5. |
Stazione idraulica |
1 unità |
|
Disegno di profilo e misure del Purlin di Z
Questa macchina del purlin di z può produrre i purlins di z con 100mmm alla larghezza di web di 250mm. Necessità di utenti di regolare manualmente il rullo ed i distanziatori per cambiare la lacuna per la produzione dell'ogni dimensione. Se i clienti hanno in grande quantità di produzione, suggeriamo una progettazione a macchina ad alta velocità automatica. La macchina automatica risparmierà molto tempo nella regolazione ed è più facile affinchè gli utenti funzioni.
|
Modello del Purlin di Z |
A |
B |
C |
D |
Larghezza d'alimentazione |
|
Z-100 |
100 |
56 |
54 |
15 |
227 |
| Z-120 | 120 | 66 | 64 | 20 | 277 |
|
Z-150 |
150 |
66 |
64 |
20 |
307 |
| Z-180 | 180 | 66 | 64 | 20 | 337 |
|
Z-200 |
200 |
66 |
64 |
20 |
357 |
| Z-220 | 220 | 66 | 64 | 20 | 377 |
|
Z-250 |
250 |
66 |
64 |
20 |
407 |
| TUTTA L'UNITÀ NEL MILLIMETRO | |||||
Parametri tecnici principali
1. Spessore materiale: 1.6-3.2mm
2. Carico di snervamento: ≤345Mpa; acciaio dolce
3. Formazione dei punti: 16 punti secondo il profilo ed il materiale da usare
4. Formazione della velocità: 12-15m/min ad esclusione della perforazione e del taglio
5. Potere del motore principale: 15kw
6. Sistema di controllo: Sistema di controllo automatico dello SpA di Panasonic
7. Azionamento: guidato elettricamente via 2,0" catena
8. Tipo di taglio: tagliando dopo il rotolo che si forma, necessità di utenti di cambiare le lame di taglio per ogni dimensione del purlin
9. Potenza idraulica: 7.5kw
Caratteristiche economiche della macchina della profilatura a rulli del Purlin di Z
Se avete bisogno di più dettagli a macchina, contattici prego!
