Rotolo d'acciaio dello strato del tetto di colore che forma macchina con l'impilatore automatico

Rotolo d'acciaio dello strato del tetto di colore che forma macchina con l'impilatore automatico



  Descrizione

Credi la progettazione dell'industria e faccia il metallo il tetto rivestire il rotolo che forma la macchina per gli strati trapezoidali del tetto di profilo, gli strati ondulati del tetto, i pannelli del tetto di forma delle mattonelle e tutti i tipi di profili di abitudine. Questa macchina produce lo strato trapezoidale del tetto con la larghezza d'alimentazione di 1220mm secondo il profilo dei clienti.



Come di consueto, l'acciaio galvanizzato spesso di 0.3-0.8mm si arrotola e le bobine di ppgi di forza delicata di 235-345Mpa sono il materiale principale utilizzato per gli strati del tetto del metallo. Mentre alcuni produttori coprenti dello strato inoltre usano il materiale ad alta resistenza spesso di 0.18-0.2mm.





  Componenti a macchina di intero rotolo che formano linea

• 5T Decoiler idraulico

>   Il singolo tipo decoiler del braccio usato per la tenuta e lo svolgimento dell'acciaio massimo 5000kg si arrotola

>   3kw per espansione e tensione del mandrino del decoiler

>   4kw per la bobina d'acciaio che si svolge

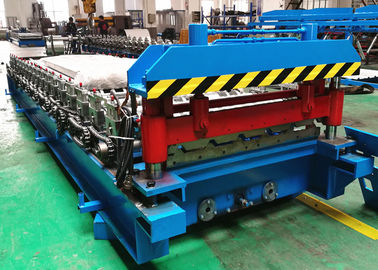

• Rotolo principale che forma macchina

>   Il dispositivo manuale di pre-taglio può tagliare facilmente il materiale per le bobine cambianti

>   Guida materiale dell'entrata usata per impedire la deviazione del materiale quando si alimentano

>   rotolo 18 che forma le stazioni con comando a catena 7.5kw

>   Il dispositivo materiale laterale extra retrocedere exquipped per il taglio e l'avvolgimento del materiale extra

>   Il dispositivo idraulico di taglio può tagliare lo strato in lunghezza desiderata

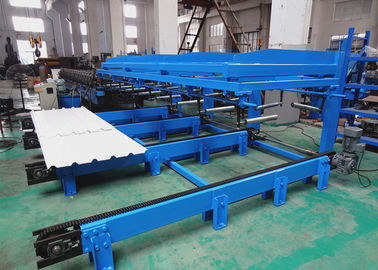

• Impilatore automatico

>   6 metri di tipo di lunghezza automatuc del rullo-percorso che impila sistema

>   motore 0.75kw per guidare

>   Lo strato pneumatico cade giù la struttura

• Governo di controllo elettrico

>   Sistema di controllo dello SpA di Panasonic

>   Invertitore di YASKAWA

>   Codificatore di Omron

• Stazione idraulica

>   2 insiemi, 1 per espansione del mandrino del decoiler; 1 per tagliare

>   3kw per espansione del mandrino del decoiler e tensione, 4kw per il taglio idraulico alla lunghezza

>   La potenza idraulica non è di meno che 12MPa







  Dettagli del prodotto finale

Strato 29-200-1000 del tetto del metallo
1.	Efficace larghezza	1000mm
2.	Larghezza d'alimentazione/larghezza materiale	1200mm
3.	Spessore materiale	0.3-0.8mm
4.	Materiale per essere rotolo formato	Bobine dell'acciaio di colore, bobine galvanizzate dell'acciaio
5.	Forza materiale	234-345Mpa, bobine dell'acciaio dolce
6.	Applicazione	Usato come strati del rivestimento del tetto







  Più immagini per riferimento
