Cavo d'acciaio Tray Roll Forming Machine, linea di produzione perforata della scala del cavo

cavo Tray Rollforming Machine, cavo perforato Tray Production Line di 100-300mm

Questo rullo trasportatore del cavo che forma la linea può produrre i vani per cavi di larghezza di 300mm - di 100mm e le scale del cavo con adeguamento automatico di larghezza. Gli utenti devono soltanto digitare la larghezza dei vani per cavi, i supporti del rullo possono muoversi dentro e fuori registrare la lacuna fra i rulli per ottenere le varie larghezze dei vani per cavi. Il materiale principale può essere usato è bobine d'acciaio fredde/laminate a caldo con spessore di 2.5mm - di 1.0mm.

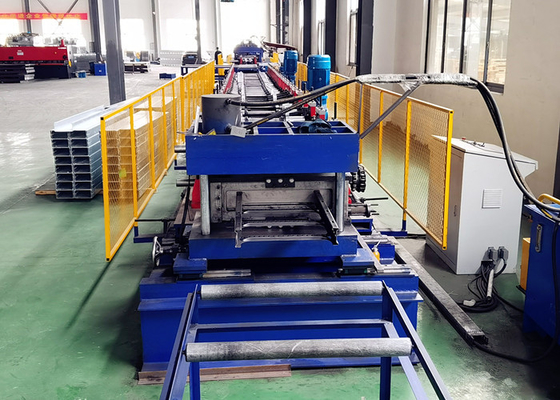

L'intera linea di produzione consiste del decoiler idraulico, unità di livellamento materiale, unità di perforazione, unità di goffratura, unità guidante materiale, rotolo che formano l'unità, unità di taglio, tavola di sostegno, gabinetto di controllo elettrico e stazione idraulica, ecc.

*   Decoiler: decoiler manuale/decoiler idraulico (dipenda dal requisito dei clienti)

*   Livellamento dell'unità: quando lo spessore materiale è più di 1.5mm, forniamo un'unità di livellamento per buona planarità del materiale

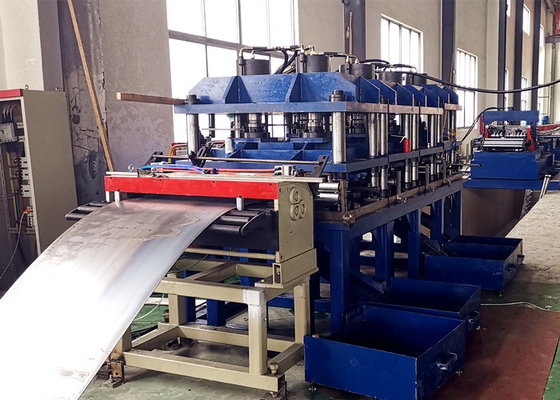

*   Unità di perforazione idraulica: fori, scanalature e modelli di perforazione come i clienti richiedono

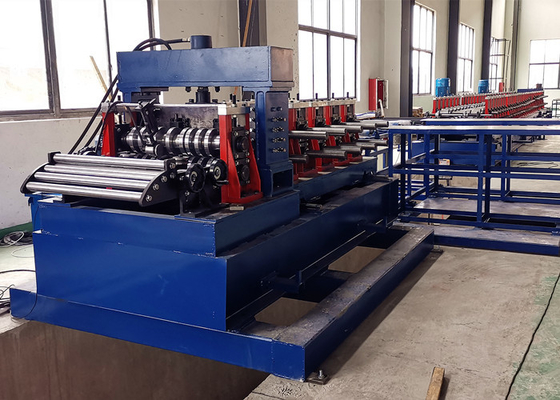

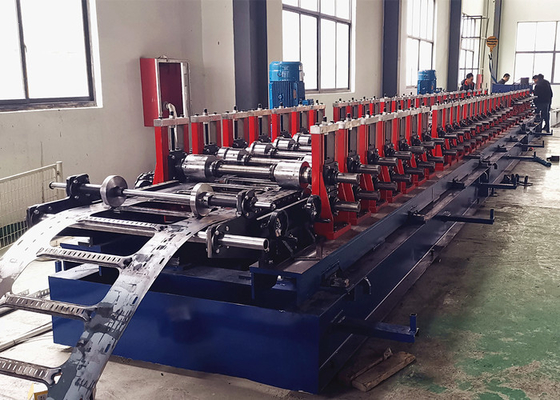

*   Unità della profilatura a rulli: adeguamento automatico di larghezza, 1.5kw * 2 motori per la regolazione dei supporti del rullo

*   Unità tagliente idraulica: tagliando dopo il rotolo che si forma, taglio alimentato idraulico, tipo fermata tagliato

*   Tabelle di distanza massima: sostenga i vani per cavi e le scale del cavo dopo il taglio

*   Governo di controllo elettrico: Sistema di controllo dello SpA, componenti elettriche famose di marca (Siemens, Panasonic, YASKAWA, ecc)

*   Stazione idraulica: potere di offerta per la perforazione, la goffratura e tagliare

Processo di lavoro: svolgimento della bobina - livellamento del materiale - - formazione del rotolo - taglio di perforazione o di goffratura - prodotto finito

Parametri tecnici principali

1. Informazioni materiali

1,1 materia prima: bobine d'acciaio laminate a freddo; bobine d'acciaio laminate a caldo; bobine di acciaio inossidabile

1,2 spessore materiale: 1.0-2.5mm

1,3 forza materiale: acciaio dolce; 235-345Mpa

2. Specifiche della macchina

2,1 lunghezza della macchina: approssimativamente 15 metri

2,2 larghezza della macchina: approssimativamente 1,5 metri

2,3 altezza della macchina: approssimativamente 1,2 metri

3. Parametri tecnici

3,1 stazioni/che formano del rullo i punti: 20-28 stazioni

3,2 alimentazione di rete: 15kw * motore elettrico 2 per la formazione del rotolo

3,3 adeguamento di larghezza: 1.5kw * motore elettrico 2 per adeguamento di larghezza

3,4 potenza idraulica: 7.5kw per la perforazione e la goffratura e tagliare

3,5 livellare unità: rullo 7 per il livellamento, su 3 e sui rulli del fondo 4

3,6 materiale di livellamento dell'unità: asse solida 40Cr con il diametro di 120mm

3,7 materiale della muffa di perforazione: Cr12Mov, HRC58-62

3,8 materiale dei rulli: GCr15 con il trattamento termico di vuoto, superficie con cromato placcato

Vani per cavi & campioni delle scale del cavo per riferimento

Se avete bisogno di più dei dettagli della macchina, contattici prego direttamente.
